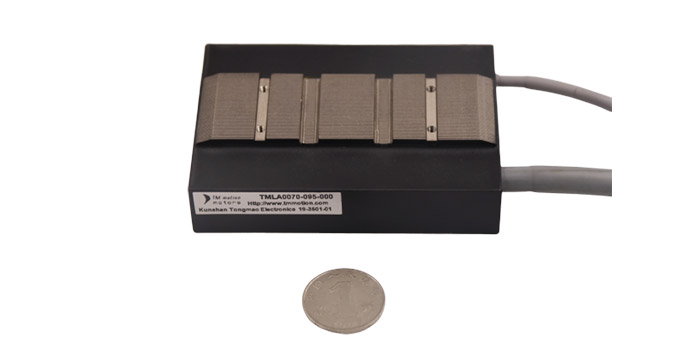

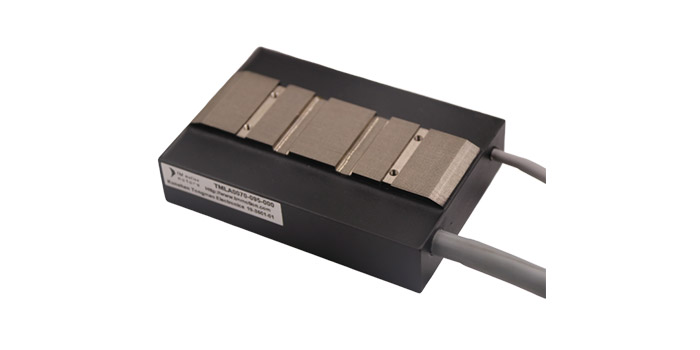

平板直線電機TMLA0070-095

【絕緣耐壓】AC1500 1min
【絕緣電阻】DC500V 100M以上
【冷卻方式】 自然冷卻
【環境濕度】20%-80%

全國熱線

400-007-7724

產品·參數

全新通用化設計適用各種控制方式

產品名稱：	平板直線電機TMLA0070-095-000
絕緣耐壓：	AC1500 1min	絕緣電阻：	DC500V 100M以上
環境溫度：	0-40度	環境濕度：	20%-80%
冷卻方式：	自然冷卻	線圈峰值溫度：	130℃（E等級）
電機參數	符號	單位	數值
電阻@25℃	R	OHMS	2.8
峰值電流	Ip	Arms	26
持續電流	Ic	Arms	2.5
力常數值	Kf	N/Arms	32
反電動勢	Kb	Vrms/M/S	18.5
電感	L	mH	11.8
峰值力	Fp	N	280
持續推力	Fc	N	70
電機常數	Ka	N/√w	15.5
時間常數	Te	ms	4.3
輸入電壓	Udc	VDC	300
極距	2tP	mm	32
電磁引力	Fa	N	590
繞組溫度	Tmax	C	130
安裝間隙	Gm	mm	1
線圈重量	WTc	Kg	0.7
總長	L	mm	95
TMLA0070-095-000 平板直線電機動子適配直線電機定子型號
TMSA-128-000		TMSA-256-000
平板直線電機定子產品參數
產品名稱:	平板直線電機A系列	型號：	TMSA-128-000
定子參數	符號	單位	數值
長度	L	mm	128
寬度	W	mm	60
厚度	T	mm	10
磁軌重量	WTa	Kg/m	3.6
產品名稱:	平板直線電機A系列	型號：	TMSA-256-000
定子參數	符號	單位	數值
長度	L	mm	256
寬度	W	mm	60
厚度	T	mm	10
磁軌重量	WTa	Kg/m	3.53
