圓柱型音圈電機匯總

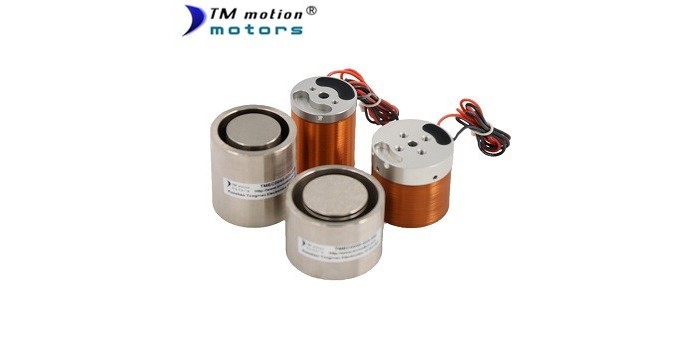

TMEC系列的圓柱型音圈電機，由于它能提供高力和高加速度，峰值力范圍1N 到5000N,因此占據了80%的市場。行程一般不超過50mm,我們的音圈電機較小的直徑是12mm。

這種類型的電機運用包括控制閥，Z軸抓物和短距離的精確的位置控制，震蕩器，吸震器等等，運用的市場包括醫療設備，半導體，航空航天和自動化領域。

在線咨詢

全國熱線

400-007-7724

TMEC音圈電機

全新通用化設計適用各種控制方式

NO.	音圈電機型號	峰值推力(N)	連續力(N)	移動行程	電壓(V)	力常數(N/Arms)	直徑	長度MAX(mm)	氣隙	中孔徑
1	TMEC0001-001-00A	0.7	0.35	1	1.7	0.21	D13-D25	12.18	0.4	0
2	TMEC0001-003-000	0.65	0.25	3	3.7	0.6	12	39	0.4	0
3	TMEC0001-004-01A	0.55	0.23	4	1.35	0.22	32	28.9	4.5	0
4	TMEC0003-003-00A	3	1.3	3	5	1.8	25	19	0.8	0
5	TMEC0003-005-000	3	1.6	5	10.4	2.6	23	22.2	0.5	0
6	TMEC0005-004-00M	5.1	1.7	4	6.6	1.4	21	40	1	0
7	TMEC0005-005-000	5	2.5	5	12.5	3.6	25	23.2	0.5	0
8	TMEC0006-004-00A	6.7	1.5	4	9.7	1.1	20	26	1	0
9	TMEC0007-004-000	6.8	1.9	4	16.4	1.9	19	27.5	0.5	0
10	TMEC0008-005-000	8.9	5.3	5	3.9	7.2	27	37.3	0.5	6
11	TMEC0009-003-000	9.2	2.3	3	10.5	2.8	22	17.5	0.5	0
12	TMEC0010-005-00A	10	3.7	5	9.6	2.7	28	30	0.5	0
13	TMEC0010-007-00A	10.3	3.2	7	19.4	4.5	22	35	0.4	0
14	TMEC0010-010-000	10	6.5	10	7.3	5.2	32	40.2	0.5	0
15	TMEC0012-015-00A	12	7.5	15	15.5	5.9	58	48	1	35
16	TMEC0013-007-000	13.5	4.5	7	24.1	5.4	26	31.5	0.5	0
17	TMEC0015-005-000	15	6.5	5	26	9.8	35	29.6	0.5	0
18	TMEC0016-005-000	15.9	5.4	5	22.1	7	26	40	0.5	0
19	TMEC0018-006-000	18.3	5.64	6	18	5.6	20	40.5	0.5	0
20	TMEC0020-014-00M	20.9	11.5	14	16.4	8.8	30	66	0.7	0
21	TMEC0020-040-000	23.1	11.4	40	14.9	4	48	122	0.4	6
22	TMEC0030-002-00A	30	10.6	2	12.4	7.5	44	22	0.5	0
23	TMEC0030-010-000	30	8	10	22	5.9	35	36.7	0.5	0
24	TMEC0030-010-001	29.5	7.9	10	7.6	2.02	35	36.7	0.5	0
25	TMEC0030-010-00A	29.7	7.3	10	22.8	5.6	35	36.7	1	0
26	TMEC0032-005-000	31.9	8.4	5	18.8	8.5	30	40.5	1	0
27	TMEC0044-006-000	44	12.6	6	19.2	8.5	44.5	31.4	0.4	0
28	TMEC0048-008-000	48.3	15.3	7.5	16.6	8.4	30.7	43.4	0.4	0
29	TMEC0050-012-00Z	50	22.1	12	29.4	14.1	50	80.5	0.8	20
30	TMEC0050-025-000	50	15	25	20.8	6	45	70	0.5	0
31	TMEC0050-035-000	50	16.7	35	22.5	8.9	45	93.5	0.5	0
32	TMEC0070-015-000	70	27.5	15	27	17.7	45	68.7	0.4	10
33	TMEC0075-020-000	75	30	20	26.2	15.2	70	58.7	0.5	0
34	TMEC0080-005-000	80	21.8	5	31.5	12.7	40	39.9	0.5	0
35	TMEC0085-013-000	85.6	37.3	13	10.4	14.8	45	70.6	0.4	0
36	TMEC0090-006-000	90	22.1	6	35.1	12.8	40	41	0.5	0
37	TMEC0095-014-00M	95.9	45.4	14	43.6	42.2	60	78	1.2	0
38	TMEC0100-015-000	100	35.5	15	19.2	11.5	60	56	0.5	0
39	TMEC0100-020-000	100	36.9	20	60.3	34.5	85	105.5	1	53
40	TMEC0105-016-000	105.8	36.6	16.4	43.4	30.5	60	56.8	0.5	6
41	TMEC0110-005-00A	110	51.3	5	36.7	27.9	76	70	1	40
42	TMEC0110-010-000	114.3	35.4	9	38.1	21	74	36.5	0.5	14
43	TMEC0150-010-000	145.7	39.8	10	32.7	28.1	53	66.1	0.5	0
44	TMEC0176-010-000	176.1	47.9	10	52.5	36.9	45	93.2	0.8	0
45	TMEC0250-010-000	271.6	112	10	36	41.5	75	75.6	0.5	11
46	TMEC0250-025-000	271.1	115	25	29	26.2	70	135	0.5	11
47	TMEC0273-010-000	273	110	10	36.4	41.2	75	75.6	0.5	13
48	TMEC0300-050-000	300	56	50	116	24.5	93	186.9	0.4	10
49	TMEC0330-035-000	331	64.8	35	40.4	12.3	60	168.5	1	11
50	TMEC0370-010-000	378	100.1	10	46.8	42	85	75	2	0
51	TMEC0390-013-000	391	174.6	(15)13	69.5	159.8	101	99	1	0
52	TMEC0410-002-00C	410	101	2	43.2	27.5	147.5	102.9	1.5	0
53	TMEC0400-025-000	446	170	25	31.7	38	80	135	0.5	11
54	TMEC0450-018-000	451	152.9	18	39.3	41.3	80.4	109.5	0.5	10
55	TMEC0455-038-000	455	149.4	38.3	39.2	32.5	82	204.9	2	0
56	TMEC0895-045-000	895	265.2	45	29.4	36.5	119.6	221.7	4	0
57	TMEC0937-015-000	937	309.6	15	98.1	190.1	133	114.5	1	0
58	TMEC0950-025-000	950	607	25	40	105	130	162.9	0.5	10
59	TMEC1250-020-000	1250	618	20	54.6	103	131	159.9	0.5	10
60	TMEC1300-030-000	1364.7	385	30	72.2	70	110	175	0.5	10
61	TMEC1500-005-000	1550	519.7	5	48.5	73.5	135	146.9	1	10
62	TMEC1570-045-000	1570	347.9	45	137.8	110.5	120	253.4	4	0
63	TMEC1920-025-000	1920	605	25	82.1	103	130	162.9	0.5	10
64	TMEC2500-015-00A	2500	618	15	89.1	101.2	135	156.9	1	10
65	TMEC2500-035-00A	2520	1040	35	98.1	267.5	200	242	1	0
66	TMEC5100-020-00A	5100	1550	20	121.4	189.2	220	191	1	0
