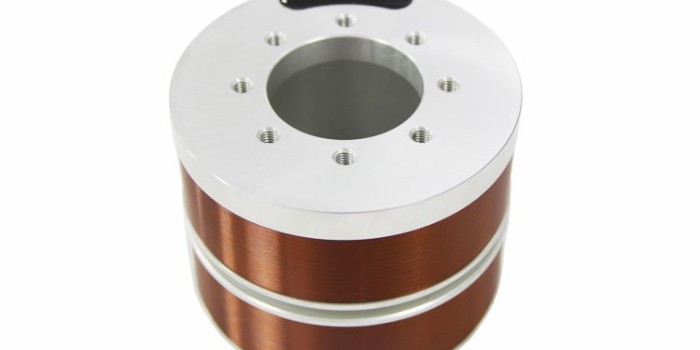

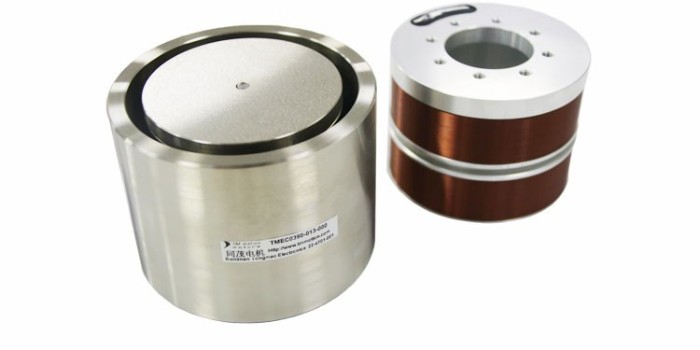

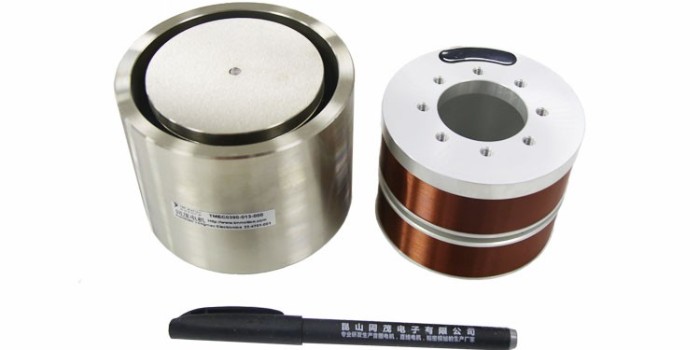

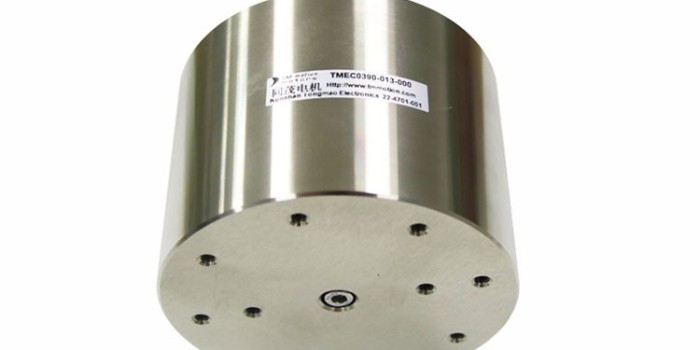

音圈電機TMEC0390-013-000

【峰值電壓】69.5VOLTS
【峰值電流】2.5AMPS
【力常數值】159.8 N/A
【反電動勢】159.8V/M/Sec
全國熱線

400-007-7724


 產品·參數
    全新通用化設計 適用各種控制方式
產品名稱： 音圈電機TMEC0390-013-000
電機參數 符號 單位 數值
DC 電阻 R OHMS 28.4
峰值電壓 Vp VOLTS 69.5
峰值電流 Ip AMPS 2.5
力常數值 Kf N/A 159.8
反電動勢 Kb V/M/Sec 159.8
 電    感  L mH 16.5
峰 值 力 Fp N 391
持續推力 Fc N 174.6
電機常數 Ka N/√w 29.9
時間常數 Te ms 0.6
峰值功率 Pp W 170.1
峰值位移 S mm 13
單邊氣隙 CL mm 1.0
熱    阻 θth C/W 2.8
繞組溫度 Tmax C 120
線圈重量 WTc kg 0.37
磁體重量 WTf kg 3.9
電機重量 Wta kg 4.27
電機總長 L mm 99
外    徑 ФD mm 101
122 工程圖PDF下載

熱品推薦 / Hot product

音圈電機

圓柱型音圈電機匯總

TMEC系列的圓柱型音圈電機，由于它能提供高力和高加速度，峰值力范圍1N到5000N,因此占據了80%的市場。行程一般不超過50mm,我們的音圈電機較小的直徑是12mm。這種類型的電機運用包括控制閥，Z軸抓物和短距離的精確的位置控制，震蕩器，吸震器等等，運用的市場包括醫療設備，半導體，航空航天和自動化領域。
平板型音圈電機

平板型音圈電機匯總

TMEP系列的平板音圈電機（音圈馬達）,比同樣類型的TMES系列的音圈電機（音圈馬達）行程要短,但它也有著自己的優勢,低重量,因此響應時間短,峰值力能達到300N行程到20mm。TMEP系列的音圈電機（音圈馬達）可以制作成比較小的X-Y兩軸的運動平臺,這種運用多見于半導體行業和微型設備工業領域。
矩形音圈電機

矩型音圈電機匯總

TMES系列矩型音圈電機（音圈馬達）與同重量的TMEC系列的電機相比，力比較小。但能提供長的行程。峰值力能做到1000N，行程到250mm。這類型的電機可以單獨使用，也可做成X-Y兩軸平臺，與TMEP系列的比較相似，主要運用于半導體行業和微型設備工業領域。
擺動型音圈電機

擺動型音圈電機匯總

TMER系列的擺動音圈電機(音圈馬達)是把TMES系列的音圈電機(音圈馬達)變彎,滿足角度擺動的電機，這種類型的電機能提供擺動角度120度,扭力達到50N.m。擺動音圈電機(音圈馬達)典型的運用是激光的鏡面反射技術、回轉閥、阻尼器等等運用。它的市場包括：半導體行業、自動化,工業、航空和航天工業領域。
