同茂直線電機模組輕松實現高精度的高負載定位
  • 直線電機模組TMPT-LM-PNKP03701001-1914401
  • 直線電機模組TMPT-LM-PNKP03701001-1914401

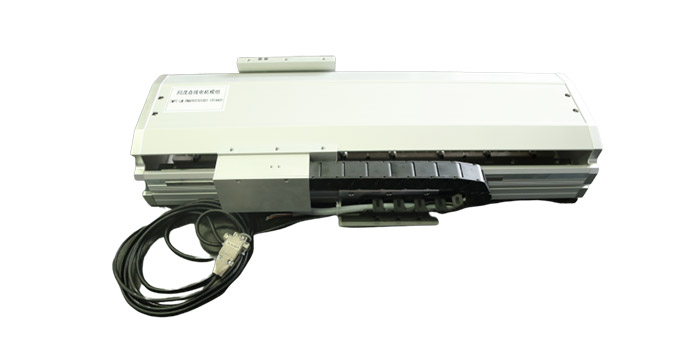

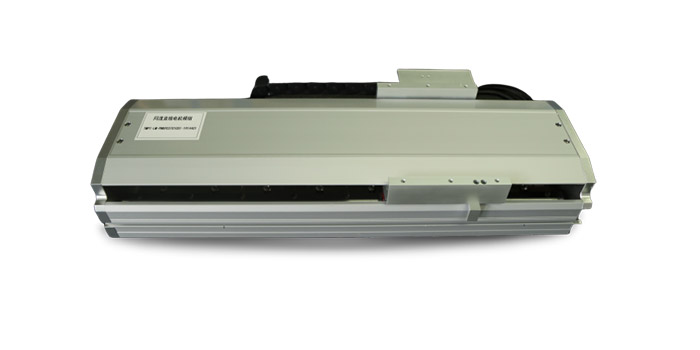

直線電機模組TMPT-LM-PNKP03701001-1914401

【行程】370mm
【分辨率】0.5μm
【直線度】±7.5μm
【平面度】±7.5μm
全國熱線

400-007-7724

 產品·參數
    全新通用化設計 適用各種控制方式
產品名稱 直線電機模組TMPT-LM-PNKP03701001-1914401
電機參數 符號 單位 數值
行程 Travel mm 370
定位精度（1） 標準 Standard μm ±15
線性誤差修正 Facter μm ±5
分辨率 Resolution μm 0.5
雙向重復定位精度（1） Bi-Directional μm ±2
直線度（1） Straightness μm ±7.5
平面度（1） Flatness μm ±7.5
俯仰角誤差（1） Pitch arc sec 15
橫滾角誤差 Roll arc sec 15
偏航角誤差（1） Yaw arc sec 20
峰值速度（3）（No Load ） Maximum Speed mm/s 2000
峰值加速度（3）（No Load ） Maximum Acceleration g 5
峰值連續推力 Maximum Continuous Force N 70
負載能力（2） 水平 Horizontal Kg 45
側置 Side Kg 45
運動臺質量 Moving Mass Kg 2.7
平臺質量 Stage Mass Kg 12
材料 Aluminum,型材
