同茂直線電機模組輕松實現高精度的高負載定位
  • 直線電機模組TMPT-LM-P005140-01
  • 直線電機模組TMPT-LM-P005140-01

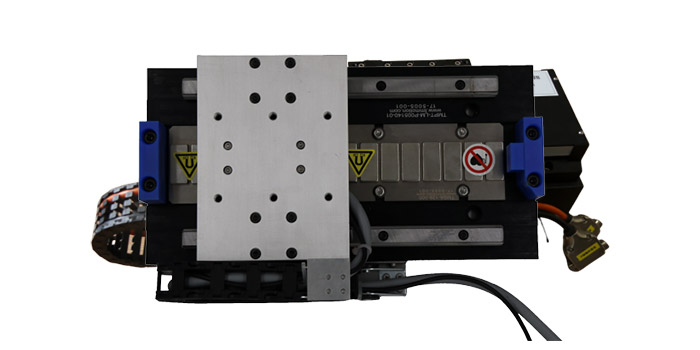

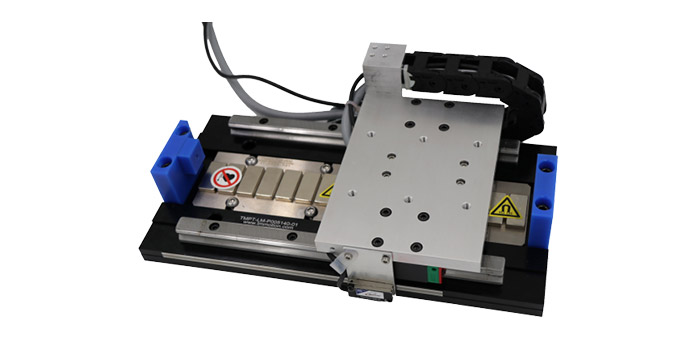

直線電機模組TMPT-LM-P005140-01

【行程】140mm
【分辨率】1μm
【直線度】 ±10μm
【平面度】±10μm
全國熱線

400-007-7724

 產品·參數
    全新通用化設計 適用各種控制方式
產品名稱 直線電機模組TMPT-LM-P005140-01
電機參數 符號 單位 數值
行程 Travel mm 140
定位精度（1） 標準 Standard μm ±15
線性誤差修正 Facter μm ±3
分辨率 Resolution μm 1
雙向重復定位精度（1） Bi-Directional μm ±2
直線度（1） Straightness μm ±10
平面度（1） Flatness μm ±10
俯仰角誤差（1） Pitch arc sec 15
橫滾角誤差 Roll arc sec 15
偏航角誤差（1） Yaw arc sec 25
峰值速度（3）（No Load ） Maximum Speed mm/s 2000
峰值加速度（3）（No Load ） Maximum Acceleration g 2
峰值連續推力 Maximum Continuous Force N 70
負載能力（2） 水平 Horizontal Kg 30
側置 Side Kg 30
運動臺質量 Moving Mass Kg 2.6
平臺質量 Stage Mass Kg 6
材料 Aluminum
